什么是焊接网隔离栅防腐措施？

  为延长围界的使用寿命，围界所有的外露金属部件都应作防腐处理，包括连接螺栓，建设标准要求金属围界防腐年限不低于5年，尽管没有限定应采用的方法，但对于选择适用的围界来说了解掌握各种防腐方法的特点是十分必要的，机场钢丝网围界的防腐措施有两大类，即在金属表面覆盖金属或非金属材料，利用外镀金属的活性延缓。

  焊接网隔离栅内部金属材料氧化或用非金属使空气水与内部金属隔离以避免氧化反应，主要方法有涂刷油漆，镀锌、静电喷塑、浸塑等几种，对于钢板网采用的镀锌的方法，钢筋网则采用喷塑、浸塑或镀锌加浸塑的手段防腐。


一、焊接网隔离栅镀锌：

  镀锌的工艺方法有电镀、热镀、粉镀等，目前多采用热浸镀锌，热镀的寿命相对电镀长一些，粉镀则适用于螺栓、连接件等表面不规则的物体，镀锌防腐法在干燥气候条件下使用效果好，受酸碱盐的腐蚀能力较差，在潮湿多雨、沿海等地区寿命短，镀锌的优点是镀锌层与金属基体结合牢固，镀层耐磨抗冲击，在《隔离栅技术条件》(JT/T374-1998)中,钢板网的镀锌附着量要求如下:当板厚为4.0mm时,镀锌质量平均值为135g/m和270g/m(重工业，都市，沿海等耐腐蚀较严重地区取高值)立柱、斜撑的镀锌层质量较底不低于450g/m，镀锌层一般可维持35年。


二、焊接网隔离栅喷塑：

  喷塑是利用静电发生器使金属表面与塑料粒子之间形成静电场，将塑料粉末吸附在金属表面，经塑化后形成保护膜，喷塑采用热固性材料，如环氧树脂、酚醛树脂等，涂层薄（厚度0.07-0.2mm），末经改性处理的涂层固化后一般较脆弱，受碰撞易易脱裂成片状剥落，室外的耐候性能稍差，寿命1-3年。

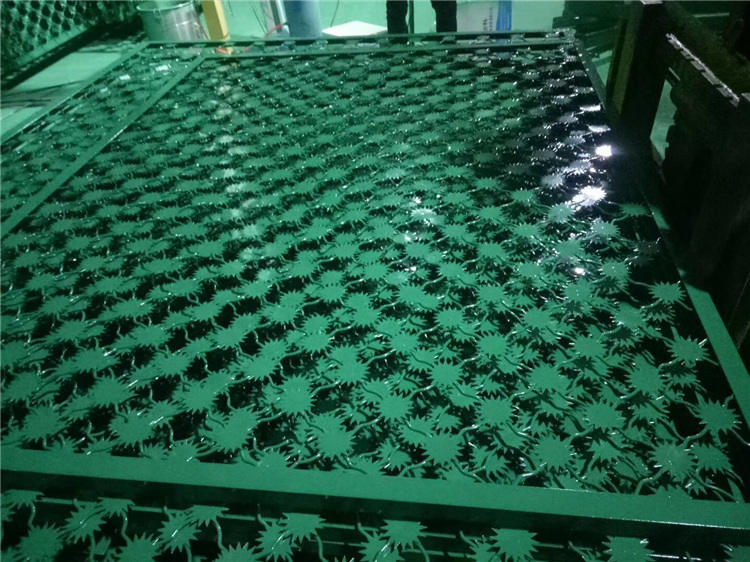

三、焊接网隔离栅浸塑：

  浸塑是将金属构件预热后浸入流化状态的塑料粉末中，以金属构件自身的热量使粉末均匀沾附于构件表面，再进一步加热使粉末充分熔融流平，冷却后金属表面即形成平滑的塑层，塑层厚度0.4-0.8mm，浸塑防腐比较适用潮湿、多雨的气候，质量好的浸塑产品使用寿命可达10年。

四、焊接网隔离栅镀锌与浸塑(喷)塑双涂层防腐：

  金属构件或钢筋网片先经热浸镀锌，镀层厚度约0.015mm左右，再经喷塑或浸塑处理，采用这种方法，理论上防腐效果好于单一镀层防腐，但防腐年限也并非成倍增加，而取决于加工工艺，各镀层厚度以及各镀层与金属间紧密结合的程度等，金属围界防腐处理方法，无论采用以上哪一种，都要求镀防腐层之前，将金属构件经过酸洗或特殊工艺处理，除去金属表面的浮锈，以使镀层与金属构件牢固地结合在一起。
